多極鋁合金外殼滑觸線

瀏覽次數：

多極鋁合金外殼滑觸線

詳細介紹

多極鋁合金外殼滑觸線

HXTS、HXTL系列多極管式滑觸線
型號規格	滑觸線截面尺寸				極數	載流量(A)	適配內置小車式集電器
型號規格	A	B	C	E	極數	載流量(A)	適配內置小車式集電器
HXTS-10	57.0	67.0	17.0	75.0	3-16	50	JD-(3-16)/25
HXTS-15	57.0	67.0	17.0	75.0	4	80	JD-4/50
HXTS-20	57.0	67.0	17.0	75.0	3-5	100	JD-(3-5)/50
HXTS-35	57.0	67.0	17.0	75.0	4	140	JD-4/50
HXTS-50	57.0	67.0	17.0	75.0	3-6	170	JD-(3-6)/50
HXTS-70	60.0	70.0	17.0	80.0	4-6	210	JD-(4-6)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑觸線標準長度：4m 2、滑觸線極數：3－16極。 3、HXTS與HXTL相同，前者外殼為塑料，后者外殼為鋁合金。

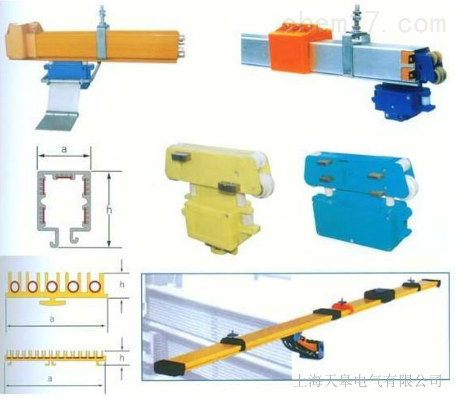

多極管式滑觸線

HXTS、HXTL系列多極管式滑觸線由高強度工程塑料絕緣導管或鋁合金保護殼、多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的物流自動化流水生產線以及檢測線。

HXTS、HXTL系列多極管式滑觸線
型號規格	滑觸線截面尺寸				極數	載流量(A)	適配內置小車式集電器
型號規格	A	B	C	E	極數	載流量(A)	適配內置小車式集電器
HXTS-10	94.0	64.5	17.0	103.0	3-16	50	JD-(3-16)/25
HXTS-15	69.0	62.0	12.5	89.0	3-16	80	JD-(3-16)/50
HXTS-20	67.0	57.0	17.0	80.0	3-10	100	JD-(3-10)/50
HXTS-35	70.0	62.0	15.0	90.0	3-7	140	JD-(3-7)/50
HXTS-50	67.0	57.0	17.0	80.0	3-5	170	JD-(3-5)/50
HXTS-70	67.0	57.0	17.0	80.0	3-5	210	JD-(3-5)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑觸線標準長度：4m、6m。 2、滑觸線極數：3－6極。 3、HXTS與HXTL相同，前者外殼為塑料，后者外殼為鋁合金。

DHG多極管式安全滑觸線廠家

HXTS、HXTL系列多極管式滑觸線
型號規格	滑觸線截面尺寸				極數	載流量(A)	適配內置小車式集電器
型號規格	A	B	C	E	極數	載流量(A)	適配內置小車式集電器
HXTS-10	57.0	67.0	17.0	75.0	3-16	50	JD-(3-16)/25
HXTS-15	57.0	67.0	17.0	75.0	4	80	JD-4/50
HXTS-20	57.0	67.0	17.0	75.0	3-5	100	JD-(3-5)/50
HXTS-35	57.0	67.0	17.0	75.0	4	140	JD-4/50
HXTS-50	57.0	67.0	17.0	75.0	3-6	170	JD-(3-6)/50
HXTS-70	60.0	70.0	17.0	80.0	4-6	210	JD-(4-6)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑觸線標準長度：4m 2、滑觸線極數：3－16極。 3、HXTS與HXTL相同，前者外殼為塑料，后者外殼為鋁合金。

多極管式滑觸線

HXTS、HXTL系列多極管式滑觸線
型號規格	滑觸線截面尺寸				極數	載流量(A)	適配內置小車式集電器
型號規格	A	B	C	E	極數	載流量(A)	適配內置小車式集電器
HXTS-10	94.0	64.5	17.0	103.0	3-16	50	JD-(3-16)/25
HXTS-15	69.0	62.0	12.5	89.0	3-16	80	JD-(3-16)/50
HXTS-20	67.0	57.0	17.0	80.0	3-10	100	JD-(3-10)/50
HXTS-35	70.0	62.0	15.0	90.0	3-7	140	JD-(3-7)/50
HXTS-50	67.0	57.0	17.0	80.0	3-5	170	JD-(3-5)/50
HXTS-70	67.0	57.0	17.0	80.0	3-5	210	JD-(3-5)/50
HXTS-96	77.0	77.0	18.0	96.0	3-5	300	JD-(3-5)/100
注：1、滑觸線標準長度：4m、6m。 2、滑觸線極數：3－6極。 3、HXTS與HXTL相同，前者外殼為塑料，后者外殼為鋁合金。
